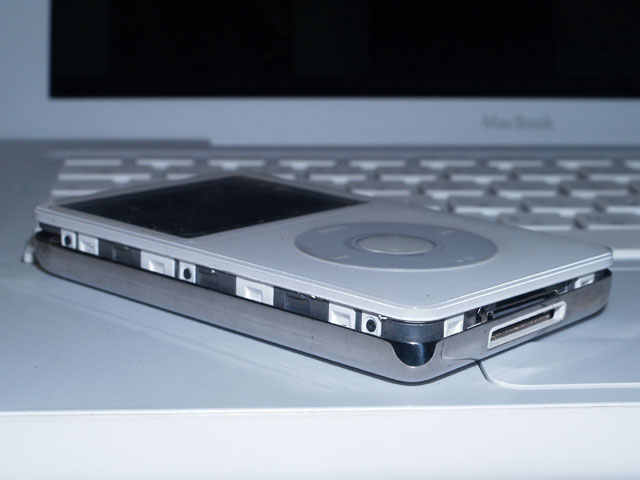

１）ケース（裏蓋）を交換用バッテリーに付属して来る専用のプラスチックドライバーか、薄いマイナスドライバーでこじ開ける。長辺４箇所と短辺２箇所に爪があるので、そこを狙うとやりやすい。

２）ケースを外す時に矢印の場所に注意。バッテリは裏蓋に接着されており、フレキシブルケーブルがこの位置で基板側に接続されている。ピンセットで注意深く引き抜く。

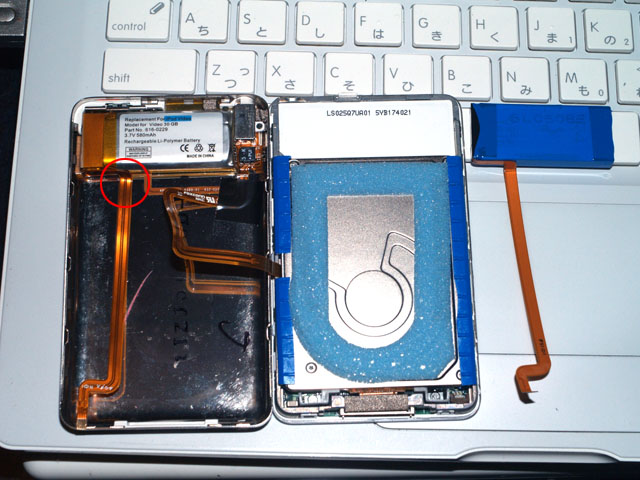

３）裏蓋を完全に開けたところ。丸印の部分がバッテリケーブルの接続箇所。また長辺中央あたりでイヤホンジャック基板へのフレキシブルケーブルが繋がってることにも注意。

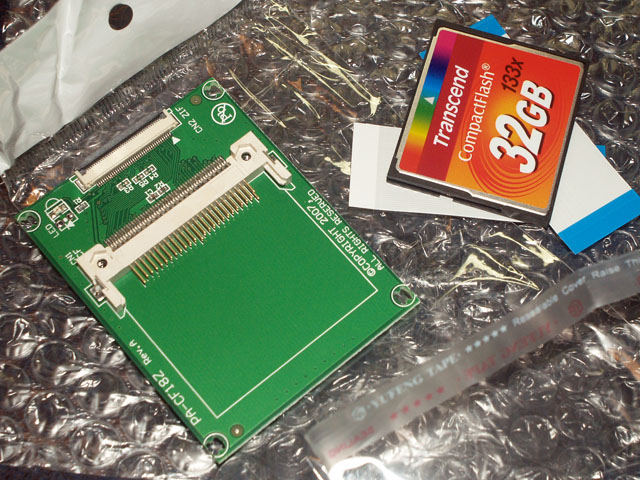

４）ZIF40pin→CFカードの変換基板とトランセンドの32GB CFカード。

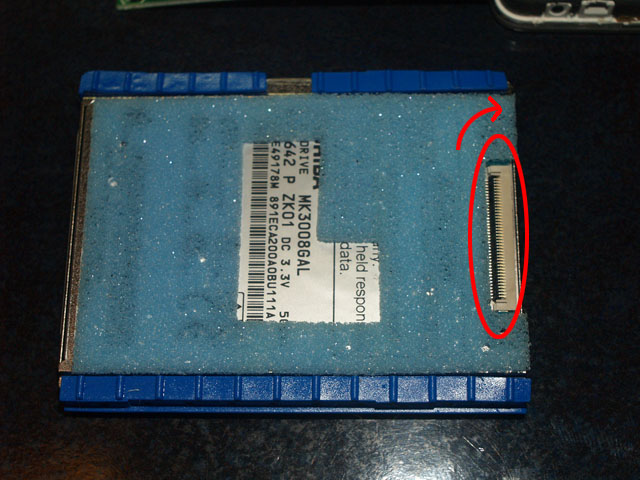

５）1.8"HDDはこのコネクタで本体基板と接続されている。矢印のほうに起こして外す。（基板から外した状態）

６）先ほどの変換基板にCFカードを装着したものを、元のHDDを包んでいた緩衝材に入れ直して、本体基板に繋ぐ。

７）社外品の交換バッテリ（左）はフレキシブルケーブルを純正（右）同様曲げておくとよろしい。
