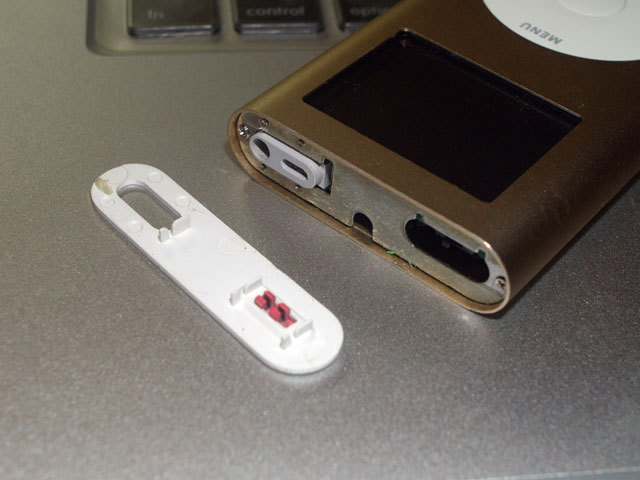

１）ケース上面の化粧板を外す。爪と粘着テープでくっついてる。

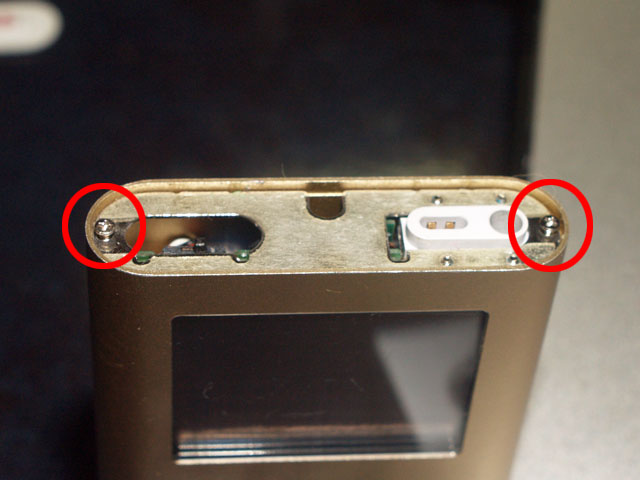

２）２箇所のビスを抜く。

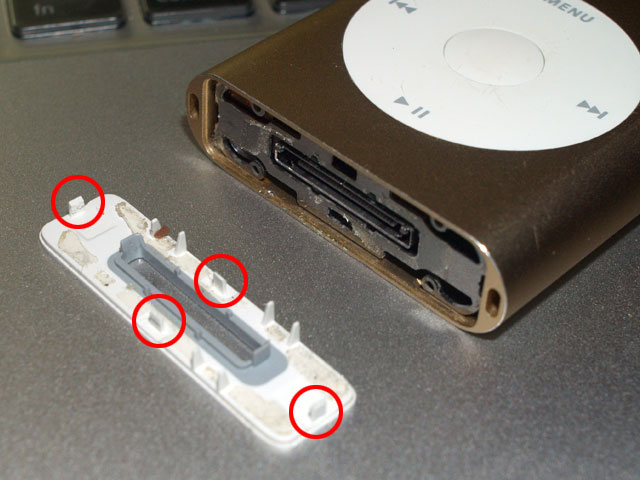

３）ケース底面の化粧板を外す。これも爪と粘着テープでくっついてる。長辺の爪が折れやすい。

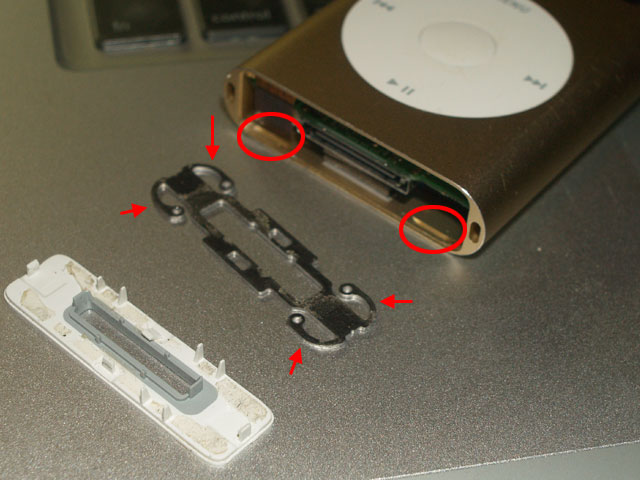

４）底面の押さえ板を外す。矢印の部分が丸印のくぼみに嵌っている。

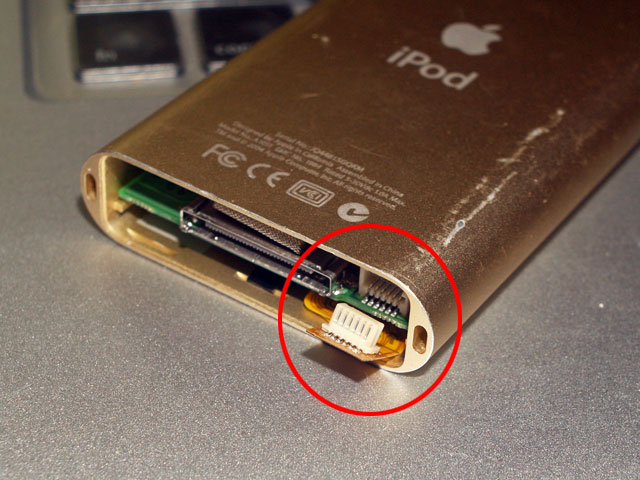

５）本体基板とケース側基板（クリックホイール用）をつなぐコネクタを外す。

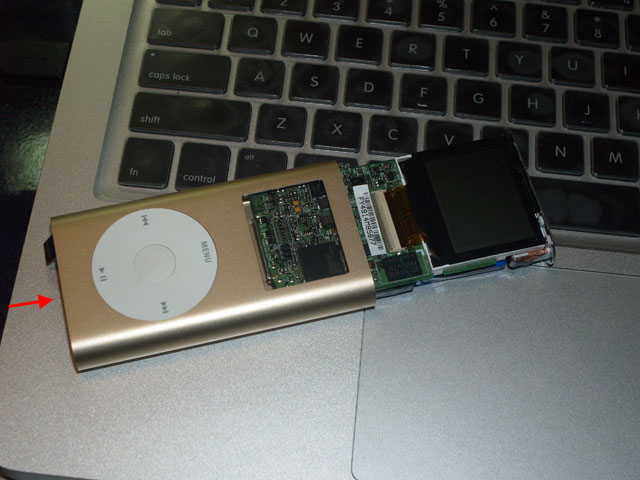

６）下からゆっくり押し上げて本体基板（とバッテリとストレージ）を抜く。ドックコネクタあたりを幅広のモノ（割り箸とか）で押すといい。金属製のモノは使わないほうが無難。

７）矢印は取り出す時に押していた場所。

８）バッテリを持ち上げた状態。丸印のところで基板とストレージが接続されている。なお、バッテリはチップに両面テープ（結構強い）でくっつけられているので、剥がすのに注意。（１２番参照）

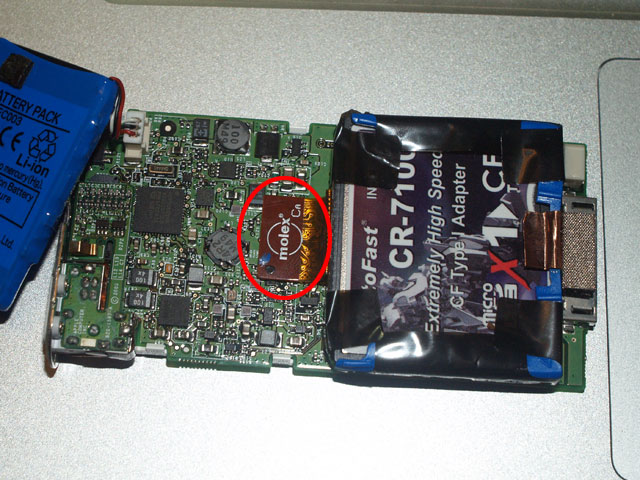

９）ストレージ（純正の場合マイクロドライブ）を基板から外す。フレキシブルケーブルのコネクタを折らないように。

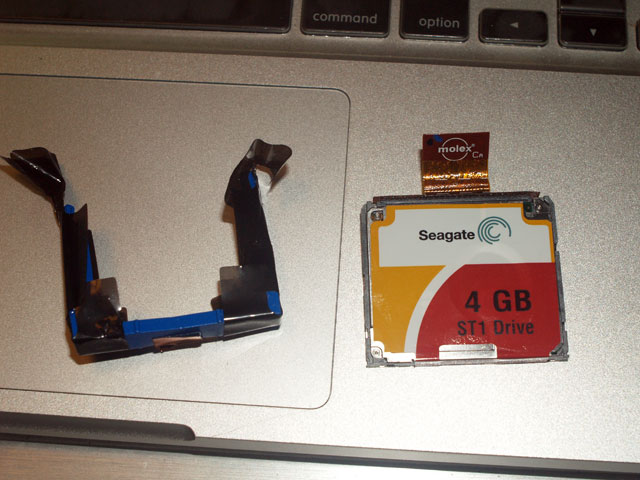

１０）緩衝材を剥がす。これは再利用する。何度でも。

１１）ストレージから接続ケーブルを外す。ピンの基板を折らないように。これはそのままCFカードに挿す。（写真はmicroSD→CFアダプタだが）

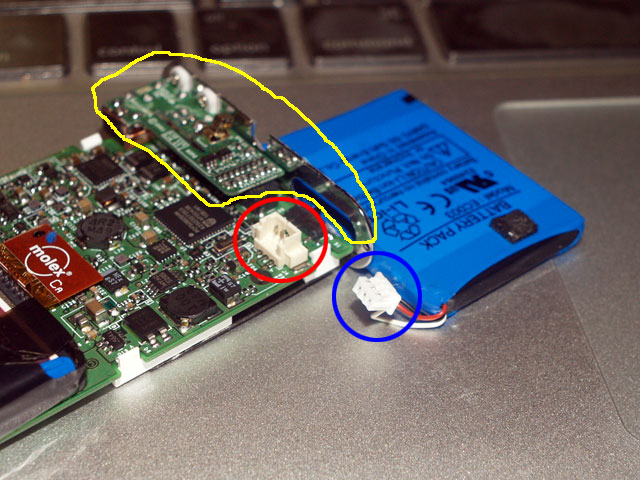

１２）なおバッテリ交換時には丸印（赤と青）のコネクタを外す。右の純正バッテリの端にくっついてる黒いモノが両面テープ。基板上のチップに強力に接着されてるので注意。黄色で囲ったパーツはイヤホンジャックとか。外れやすい。

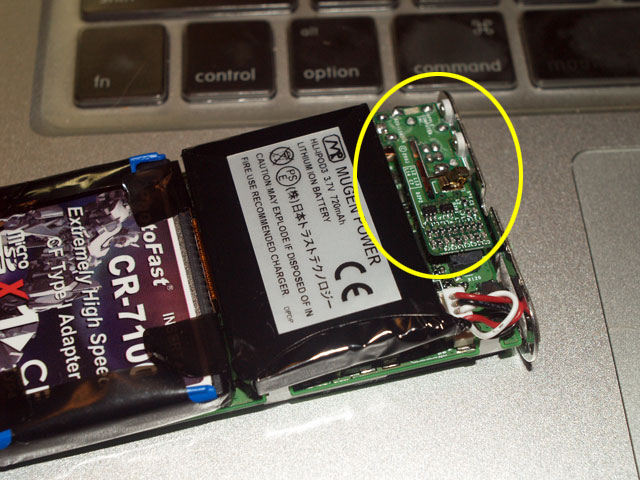

１３）交換したストレージとバッテリを収める。黄色の別基板がとにかく外れやすい。特にケースに戻すとき。

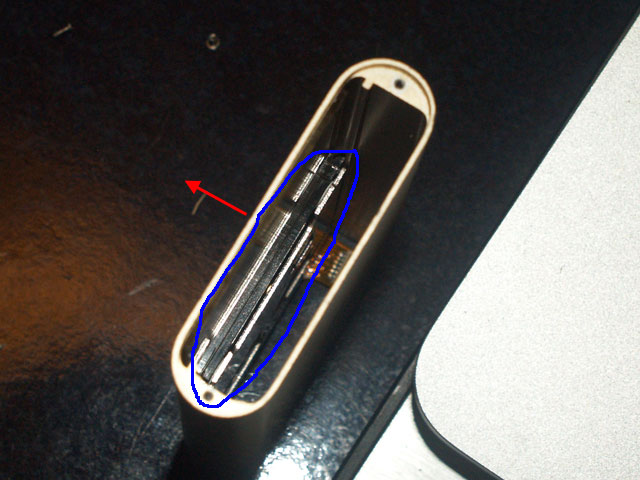

１４）ケースに戻すときの注意点は、ケース側のクリックホイール基板（青で囲ったパーツ）と本体基板が接触すると通電してコンデンサに過電圧が流れ焼けるので注意。矢印方向に（底側から割り箸等の通電しない素材で）押し上げながら、本体基板は背面側に押さえつける気持ちでゆっくり押し込む。

１５）通電チェック。たぶんこんなエラーが出る。iTunesを起動したPCに接続して、復元もしくは新規登録作業をすれば完了。それでもなおこのエラーが出っぱなしのときは、おそらくCFカード認識失敗なので、カードを交換するのがいちばんいい。
